電波暗室吸波屏蔽禁區測試
2021年02月19日 |

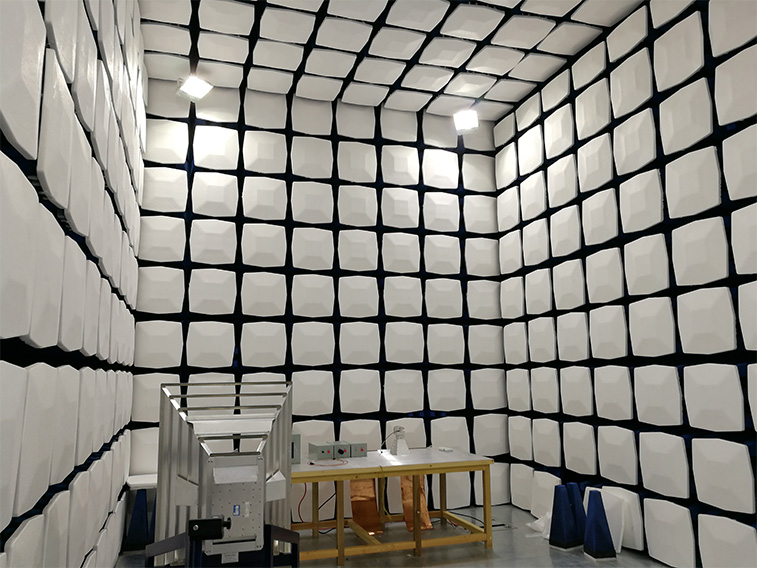

閱讀次數：1244電波暗室可分為電波暗室（又稱半波暗室），微波暗室（又稱全波暗室），雷達防真測試暗室。
一、主要用途
電波暗室主要用作輻射無線電騷擾（EMI）和輻射敏感度（EMS）測量，電波暗室的尺寸和射頻吸波材料的選擇主要由受試設備（EUT）的外行尺寸和測試要求確定，分1m法、3m法或10m法。按照具體使用要求還可定制各類非標準暗室。
二、性能指標
頻率范圍：30MHz～18GHz
（一）吸波材料反射損耗：30MHz～18GHz≥15dB
（吸波材料采用復合吸波材料，即錐形含碳海綿吸波材料粘貼在鐵氧體上）
（二）屏蔽室屏蔽性能
磁場14KHz≥75dB
150KHz≥100dB
電場200KHz～50MHz≥110dB
平面波50MHz～1GHz≥100dB
微波1GHz～10GHz≥100dB10GHz～18GHz≥90dB
測試方法按GB12190-90標準
（三）歸一化場地衰減±4dB，場均勻性0～6dB，符合GJB2926-97標準。
三、組成結構
（一）屏蔽室：
屏蔽室由屏蔽殼體、屏蔽門、通風波導窗及各類電源濾波器等組成。按照用戶要求，屏蔽殼體可采用焊接式或拼裝式結構均可。
（二）吸波材料：
1、單層鐵氧體片：工作頻率范圍30MHz～1000MHz。
2、錐形含碳海綿吸波材料：錐形含碳海綿吸波材料是由聚氨脂泡沫塑料在碳膠溶液中滲透而成，具備比較好的阻燃特性。
四、主要用途
電波暗室用作模擬開闊場。同時用作輻射無線電騷擾（EMI）和輻射敏感度（EMS）測量，電波暗室的尺寸和射頻吸波材料的選擇主要由受試設備（EUT）的外行尺寸和測試要求確定，分1m法、3m法或10m法。
屏宇屏蔽設備生產各種屏蔽室、局放屏蔽室、屏蔽機房、電磁屏蔽房、電波暗室和微波暗室，歡迎前來選購。
